醫用X射線管通用技術條件

（征求意見稿）

前言

本文件按照GB/T 1.1-2020《標準化工作導則第1部分：標準化文件的結構和起草規則》的規定起草。

本文件代替GB/T 13797-2009《醫用X射線管通用技術條件》。

本文件與GB/T 13797-2009相比，所涉及的范圍，相應的要求和檢測方法做了較大調整，主要技術參數變化如下：

- 對原標準中的章、條重新進行了編排；

- 本版采用GB/T 10149、YY/T 0064-2016中的相關術語；

- 修改了范圍(見1)的描述；

- 修改了規范性引用文件（見2）中的引用文件；

-修改了術語和定義（見3）的描述，刪除了命名；

- 增加了工作條件（見4.1），修改了環境條件（見4.1.1）的描述；增加了電源條件（見4.1.2）的要求；

- 修改了外形尺寸與電極接線（見4.2）部分的描述及試驗方法；

- 修改了外觀及結構（見4.3）部分的描述，增加了X射線管標記（見4.3.4）的要求及試驗方法，刪除了對零件的連接的要求；

- 修改了光電性能（見4.4）部分的描述及試驗方法，增加了陰極發射特性（見4.4.3）的要求并刪除了燈絲電壓的要求，增加了對標稱攝影陽極輸入功率（見4.4.4.2）、標稱CT陽極輸入功率（見4.4.4.3）、 CT掃描功率指數（見4.4.4.4）、連續陽極輸入功率（見4.4.4.5）、單次負載定額（見4.4.4.6）和系列負載定額（見4.4.4.7）的要求和試驗方法；

- 修改了環境試驗（見4.5）的描述及試驗方法；

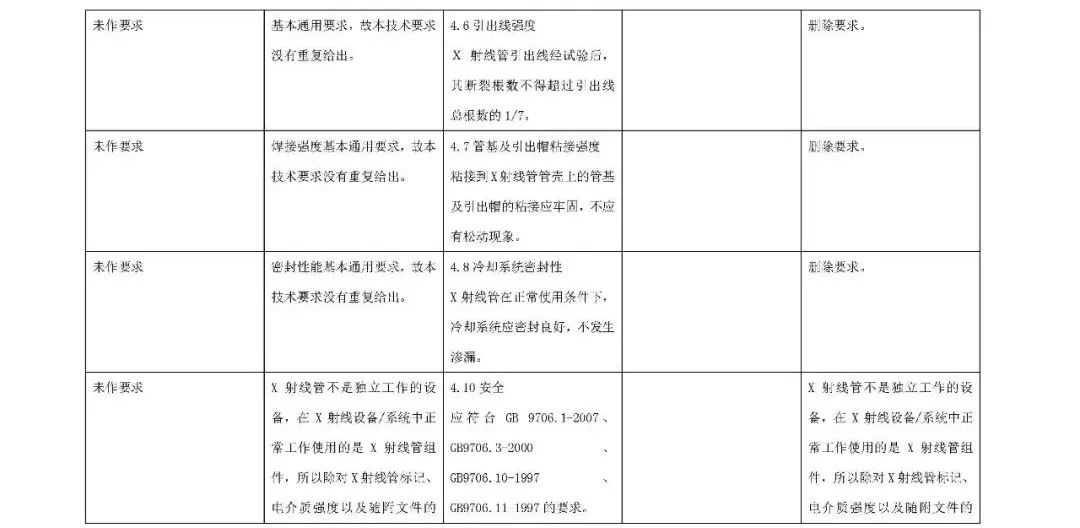

- 修改了引出線強度（見4.6）的描述；

- 修改了冷卻系統密封性（見4.8）的描述；

- 修改了預期使用壽命（見4.9）的描述及試驗方法；

- 增加了隨附文件（見4.10）的描述及試驗方法；

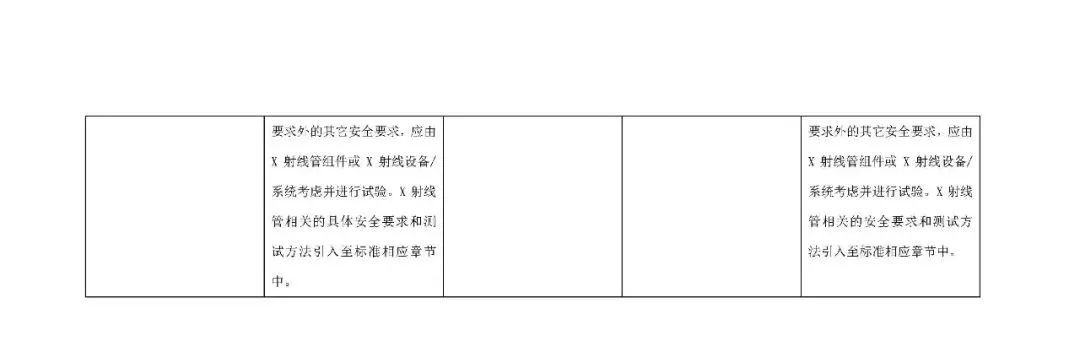

- 刪除了安全的描述；GB 9706.1-2020和GB 9706.228-2020中與X射線管相關的安全要求的描述及試驗方法見電介質強度（見4.4.2）、標志（見4.3.4）和隨附文件（見4.7）；

- 刪除了引出線強度的要求；

- 刪除了管基及引出帽粘接強度的要求；

- 刪除了冷卻系統密封性的要求。

請注意本文件的某些內容可能涉及專利。本文件的發布機構不承擔識別這些專利的責任。

本文件由國家食品藥品監督管理總局提出。

本文件由全國醫用電氣標準化技術委員會醫用X射線設備及用具分技術委員會歸口。

本文件起草單位：

本文件主要起草人：

標準所代替標準的歷次版本發布情況為：

GB/T 3797-1992

GB/T 13797-2009

醫用X射線管通用技術條件

1范圍

2規范性引用文件

下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅所注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

GB/T 1804-2000一般公差未注公差的線性和角度尺寸的公差

GB/T 2423.1-2008電工電子產品環境試驗 第2部分：試驗方法試驗A：低溫（IEC 60068-2-1：2007，IDT）

GB/T 2423.2-2008電工電子產品環境試驗 第2部分：試驗方法?試驗Ｂ：高溫（IEC 60068-2-2：2007，IDT）

GB/T 2423.3-2016環境試驗 第2部分：試驗方法試驗Cａb：恒定濕熱試驗（IEC 60068-2-78:2012，IDT）

GB/T 4798.2-2021環境條件分類環境參數組分類及其嚴酷程度分級 第2部分：運輸和裝卸（IEC 60721-3-2：2018，IDT）

GB9706.1-2020醫用電氣設備第1部分：基本安全和基本性能的通用要求(IEC 60601-1：2012，MOD)

GB 9706.228-2020醫用電氣設備第2-28部分：醫用診斷X射線管組件的基本安全和基本性能專用要求(IEC 60601-2-28:2017，MOD)

GB 9706.254-2020醫用電氣設備第2-54部分：X射線攝影和透視設備的基本安全和基本性能專用要求(IEC 60601-2-54：2018，MOD)

GB/T 10149醫用X射線設備術語和符號

YY/T 0062 X射線管組件固有濾過的測定（YY/T 0062-2004，IEC60522：1999，IDT）

YY/T 0063醫用電氣設備醫用診斷X射線管組件焦點特性（YY/T 0063-2007，IEC 60336：2005，IDT）

YY/T 0064-2016醫用診斷X射線管組件電氣及負載特性(IEC 60613：2010, IDT)

3術語和定義

GB/T 10149和YY/T 0064-2016界定的術語和定義適用于本文件。

4要求

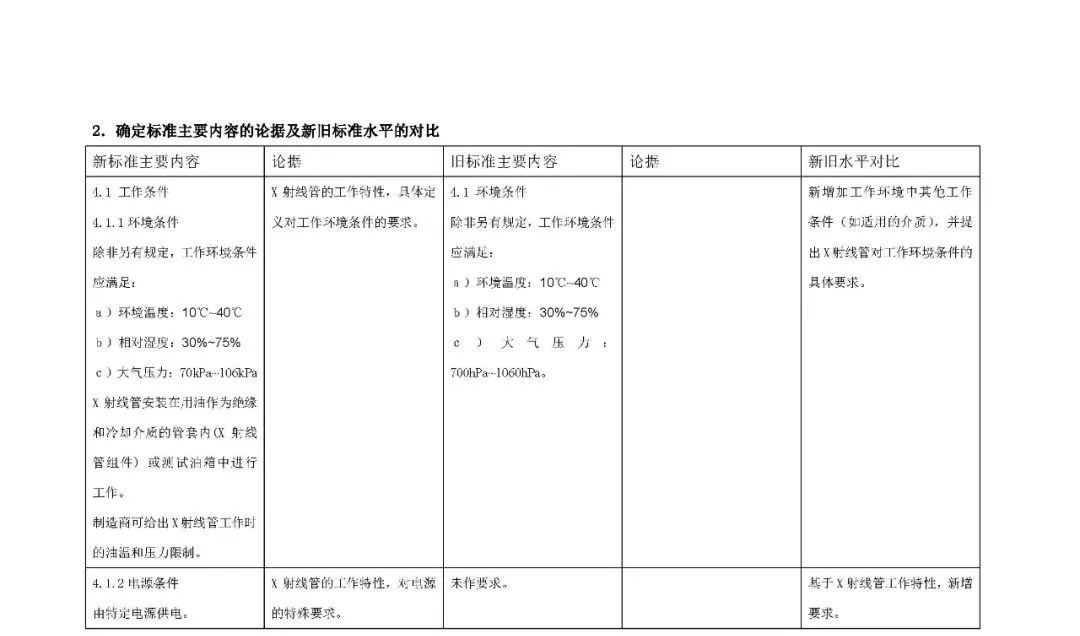

4.1 工作條件

4.1.1?環境條件

除非另有規定，工作環境條件應滿足：

ａ）環境溫度：10℃～40℃；

ｂ）相對濕度：30％～75％；

ｃ）大氣壓力：70kＰａ～106kＰａ。

X射線管安裝在用油作為絕緣和冷卻介質的管套內(X射線管組件)或測試油箱中進行工作。

制造商可給出X射線管工作時的油溫和壓力限制。

4.1.2?電源條件

由特定電源供電。

制造商可給出對電源的要求。

4.2外形尺寸與電極接線

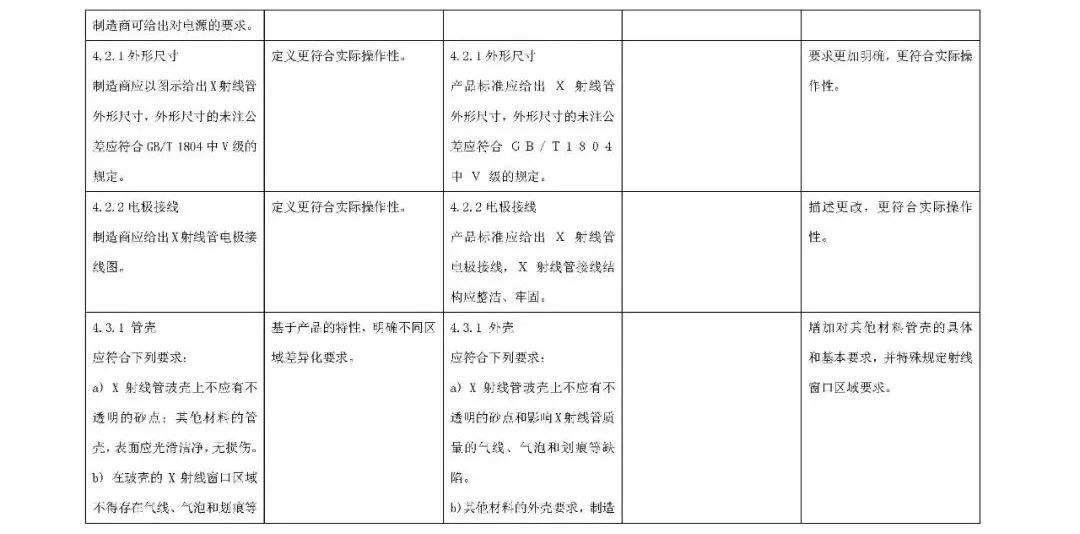

4.2.1?外形尺寸

制造商應以圖示給出X射線管外形尺寸，外形尺寸的未注公差應符合GB/T 1804中V級的規定。

4.2.2?電極接線

制造商應給出X射線管電極接線圖。

4.3 外觀及結構

4.3.1?管殼

應符合下列要求：

a) X射線管玻殼上不應有不透明的砂點；其他材料的管殼，表面應光滑潔凈，無損傷。

b)?在玻殼的X射線窗口區域不得存在氣線、氣泡和劃痕等缺陷；其他材料的X射線窗口區域不得存在顆粒，裂縫，劃傷，凹槽，毛刺等缺陷。

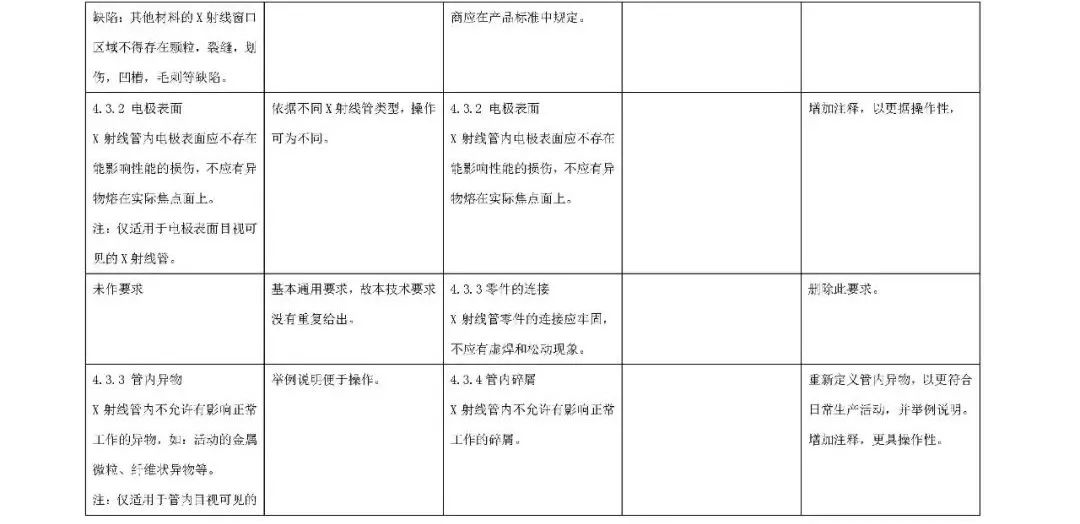

4.3.2?電極表面

X射線管內電極表面應不存在能影響性能的損傷，不應有異物熔在實際焦點面上。

注：僅適用于電極表面目視可見的X射線管。

4.3.3?管內異物

X射線管內不允許有影響正常工作的異物，如：活動的金屬微粒、纖維狀異物等。

注：僅適用于管內目視可見的部分。

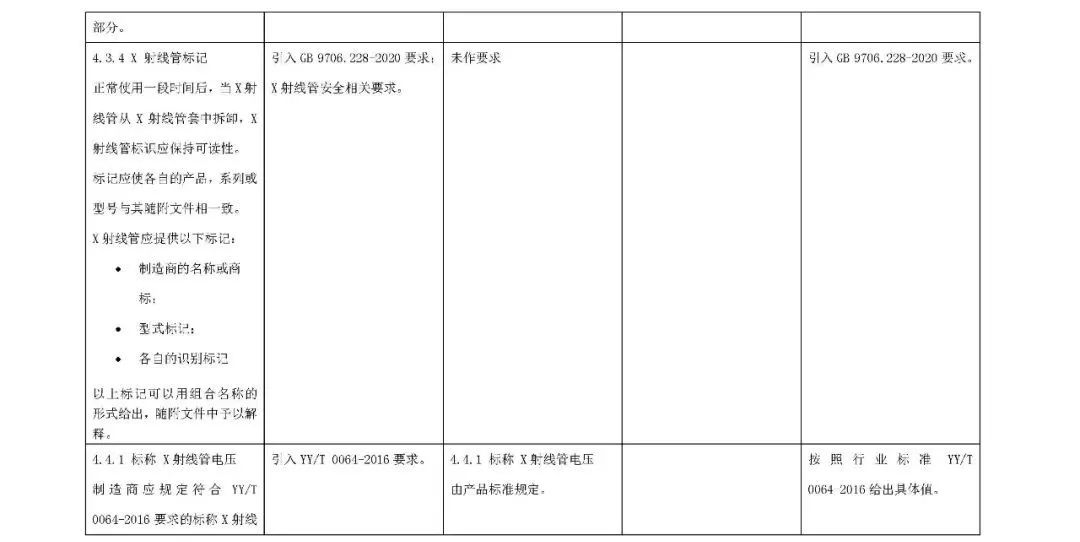

4.3.4?X射線管標記

正常使用一段時間后，當X射線管從X射線管套中拆卸，X射線管標識應保持可讀性。

標記應使各自的產品，系列或型號與其隨附文件相一致。

X射線管應提供以下標記：

?制造商的名稱或商標；

?型式標記；

?各自的識別標記。

以上標記可以用組合名稱的形式給出，隨附文件中予以解釋。

[來源：GB 9706.228—2020，201.7.2.101]

4.4光電性能

4.4.1標稱X射線管電壓

制造商應規定符合YY/T 0064-2016要求的標稱X射線管電壓。

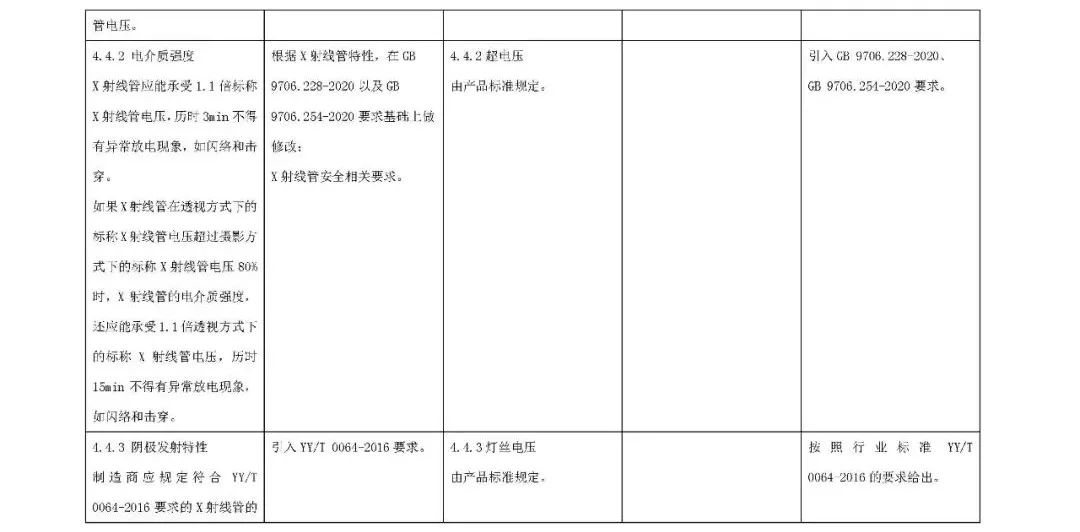

4.4.2電介質強度

X射線管應能承受1.1倍標稱X射線管電壓，歷時3min不得有異常放電現象，如閃絡和擊穿。

如果X射線管在透視方式下的標稱X射線管電壓超過攝影方式下的標稱X射線管電壓80%時，X射線管的電介質強度，還應能承受1.1倍透視方式下的標稱X射線管電壓，歷時15min不得有異常放電現象，如閃絡和擊穿。

[來源：GB 9706.228—2020，201.8.8.3和GB 9706.254-2020，201.8.8.3有修改]

4.4.3陰極發射特性

制造商應規定符合YY/T 0064-2016要求的X射線管的陰極發射特性。

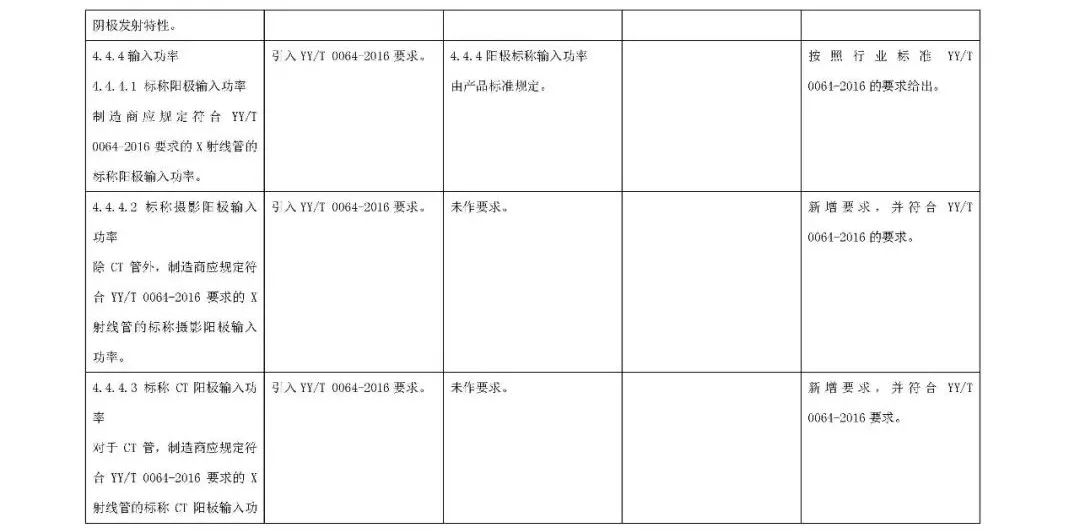

4.4.4?輸入功率

4.4.4.1標稱陽極輸入功率

制造商應規定符合YY/T 0064-2016要求的X射線管的標稱陽極輸入功率。

4.4.4.2標稱攝影陽極輸入功率

除CT管外，制造商應規定符合YY/T 0064-2016要求的X射線管的標稱攝影陽極輸入功率。

4.4.4.3?標稱CT陽極輸入功率

對于CT管，制造商應規定符合YY/T 0064-2016要求的X射線管的標稱CT陽極輸入功率。

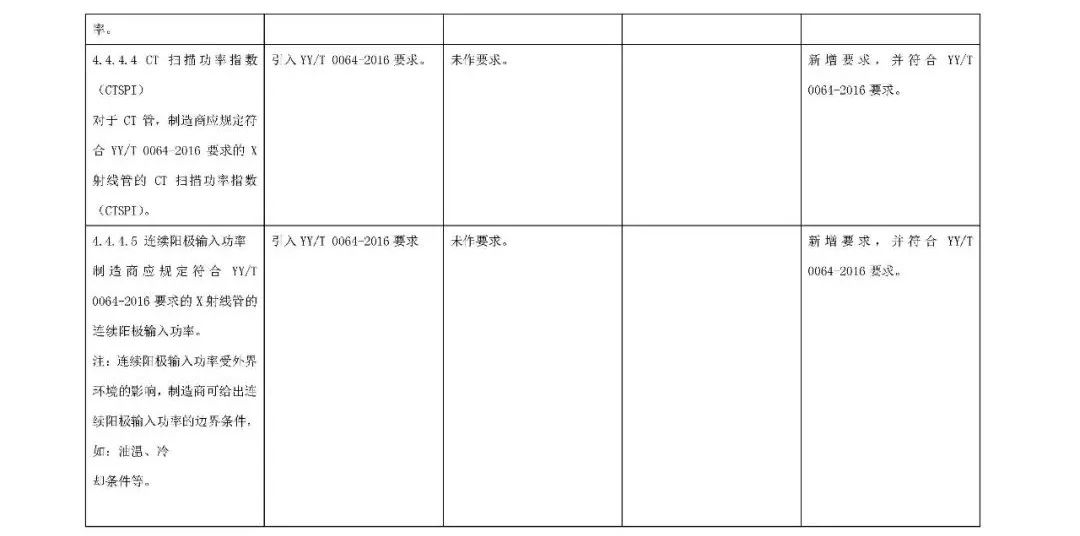

4.4.4.4?CT掃描功率指數（CTSPI）

對于CT管，制造商應規定符合YY/T 0064-2016要求的X射線管的CT掃描功率指數（CTSPI）。

4.4.4.5連續陽極輸入功率

制造商應規定符合YY/T 0064-2016要求的X射線管的連續陽極輸入功率。

注：連續陽極輸入功率受外界環境的影響，制造商可給出連續陽極輸入功率的邊界條件，如：油溫、冷卻條件等。

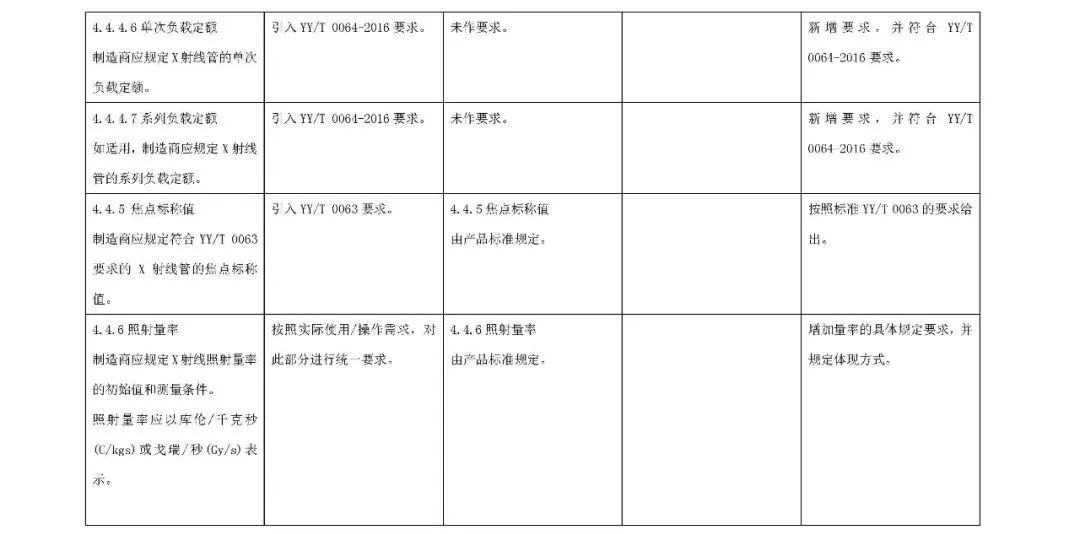

4.4.4.6?單次負載定額

制造商應規定X射線管的單次負載定額。

4.4.4.7?系列負載定額

如適用，制造商應規定X射線管的系列負載定額。

4.4.5?焦點標稱值

制造商應規定符合YY/T 0063要求的X射線管的焦點標稱值。

4.4.6?照射量率

制造商應規定X射線照射量率的初始值和測量條件。

照射量率應以庫倫/千克秒 (C/kgs)或戈瑞/秒(Gy/s)表示。

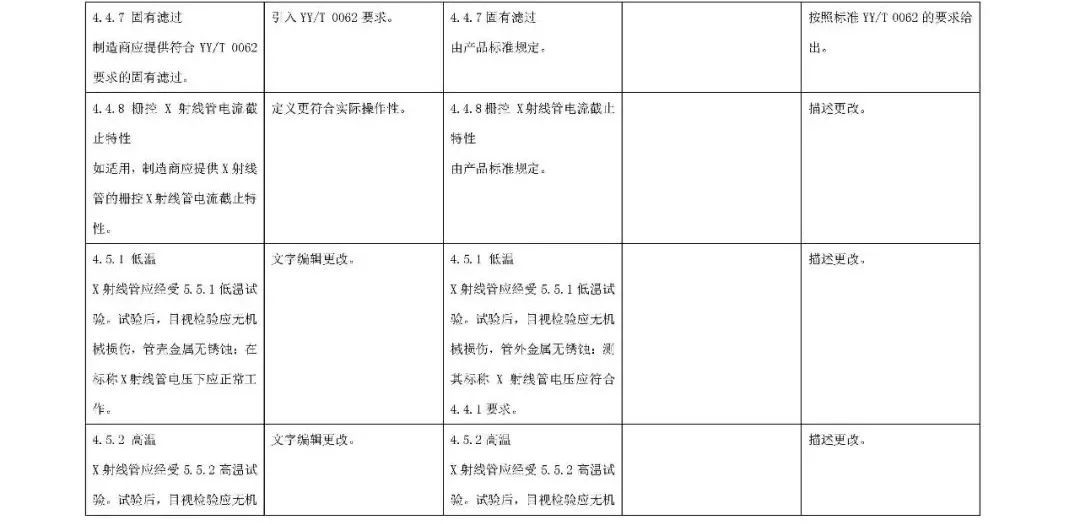

4.4.7?固有濾過

制造商應提供符合YY/T 0062要求的固有濾過。

4.4.8 柵控X射線管電流截止特性

如適用，制造商應提供X射線管的柵控X射線管電流截止特性。

4.5 環境試驗

4.5.1?低溫

X射線管應經受5.5.1低溫試驗。試驗后，目視檢驗應無機械損傷，管殼金屬無銹蝕；在標稱X射線管電壓下應正常工作。

4.5.2?高溫

X射線管應經受5.5.2高溫試驗。試驗后，目視檢驗應無機械損傷，管殼金屬無銹蝕；在標稱X射線管電壓下應正常工作。

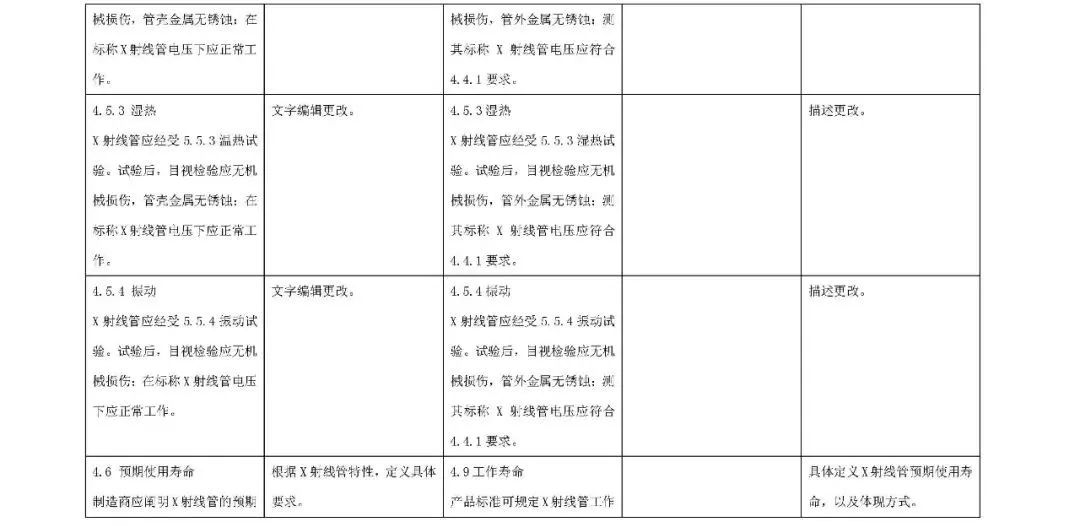

4.5.3?濕熱

X射線管應經受5.5.3溫?zé)嵩囼?yàn)。試驗后，目視檢驗應無機械損傷，管殼金屬無銹蝕；在標稱X射線管電壓下應正常工作。

4.5.4?振動

X射線管應經受5.5.4振動試驗。試驗后，目視檢驗應無機械損傷；在標稱X射線管電壓下應正常工作。

4.6預期使用壽命

制造商應闡明X射線管的預期使用壽命。預期使用壽命應以年或月或加載次數或千瓦秒（kWs）表示，CT管可用掃描秒或掃描次數表示。

如以年或月表示預期使用壽命的，應在說明書中給出依據。

4.7隨附文件

4.7.1?概述

隨附文件可以與X射線管一起提供，或者它們可以被整合到任何配備該X射線管的X射線管組件的隨附文件中。

如適用，隨附文件應包括以下內容：

-供責任方參考的制造商的名稱或商標和聯系信息;

-型號或類型參考號。

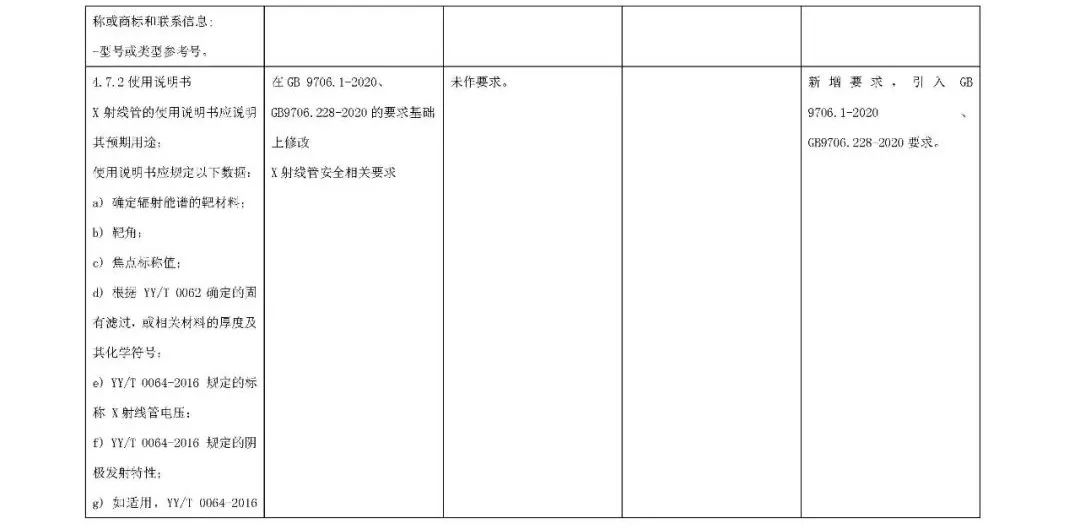

4.7.2?使用說明書

X射線管的使用說明書應說明其預期用途；

使用說明書應規定以下數據：

a)確定輻射能譜的靶材料；

b)靶角；

c)焦點標稱值；

d)根據 YY/T 0062確定的固有濾過，或相關材料的厚度及其化學符號；

e) YY/T 0064-2016規定的標稱X射線管電壓；

f) YY/T 0064-2016規定的陰極發射特性；

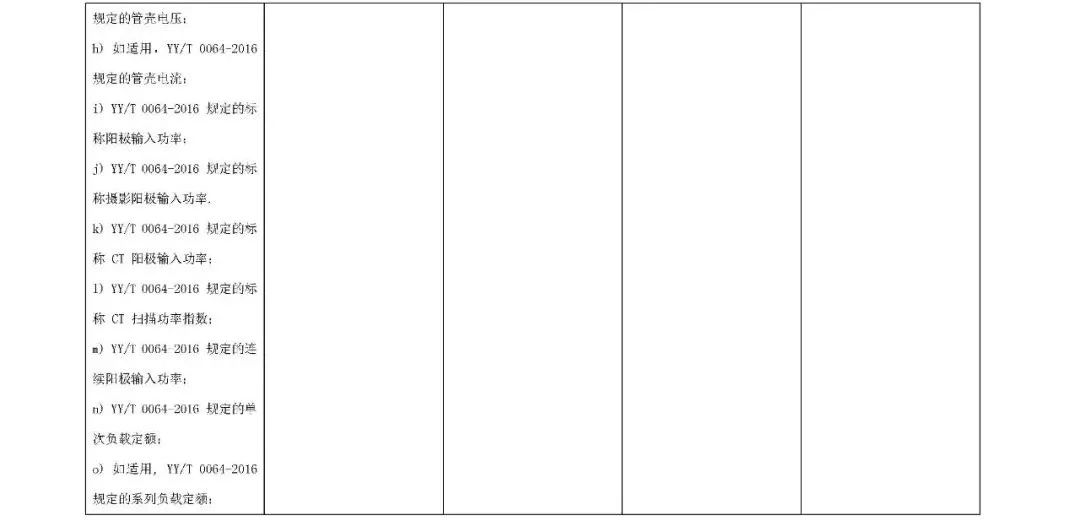

g)如適用，YY/T 0064-2016規定的管殼電壓；

h)如適用，YY/T 0064-2016規定的管殼電流；

i) YY/T 0064-2016規定的標稱陽極輸入功率；

j) YY/T 0064-2016規定的標稱攝影陽極輸入功率.

k) YY/T 0064-2016規定的標稱CT陽極輸入功率；

l) YY/T 0064-2016規定的標稱CT掃描功率指數；

m) YY/T 0064-2016規定的連續陽極輸入功率；

n) YY/T 0064-2016規定的單次負載定額；

o)如適用,YY/T 0064-2016規定的系列負載定額；

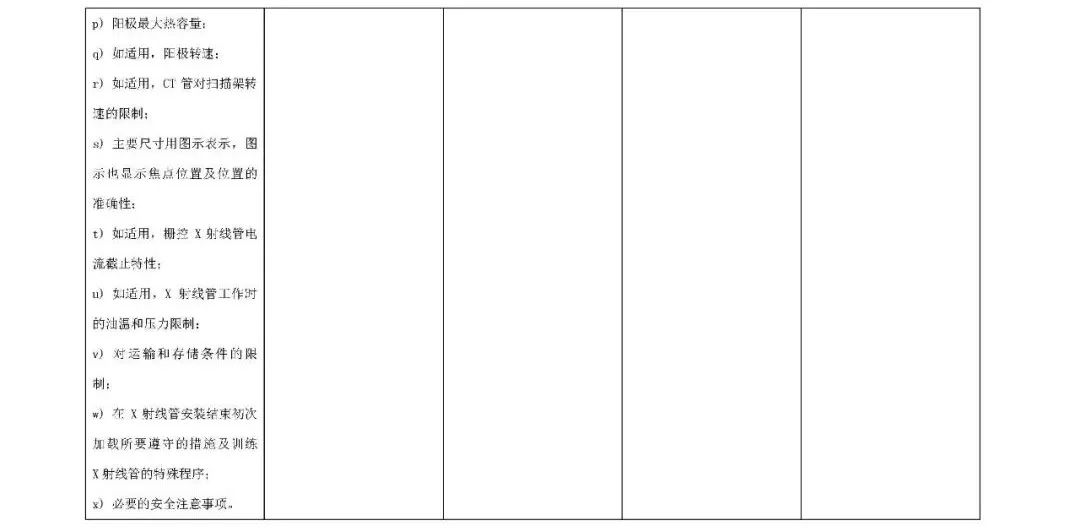

p)陽極最大熱容量；

q)如適用，陽極轉速；

r)如適用，CT管對掃描架轉速的限制；

s)主要尺寸用圖示表示，圖示也顯示焦點位置及位置的準確性；

t)如適用，柵控X射線管電流截止特性；

u)如適用，X射線管工作時的油溫和壓力限制；

v)對運輸和存儲條件的限制；

w)在X射線管安裝結束初次加載所要遵守的措施及訓練X線管的特殊程序；

x)必要的安全注意事項。

[來源：GB 9706.228-2020，201.7.9.2.101和201.7.9.3,有修改]

5 試驗方法

5.1 試驗條件

通過檢查隨附文件來檢驗是否符合要求。

5.2 外形尺寸與電極接線

5.2.1?外形尺寸

通過檢查隨附文件和用游標卡尺或合適的量具進行測量來檢驗是否符合要求。

5.2.2?電極接線

通過檢查隨附文件和用目視方法核對實物與隨附文件的一致性來檢驗是否符合要求。

5.3 外觀及結構

5.3.1?管殼

通過目視檢驗來檢驗是否符合要求。

5.3.2?電極表面

通過目視檢驗來檢驗是否符合要求。

5.3.3?管內異物

通過目視檢驗來檢驗是否符合要求。

5.3.4?X射線管標記

通過目視檢驗、檢查隨附文件和下列對外部標記的耐久性試驗試驗來檢驗是否符合要求。

a) 對于標簽，用手工不施加過大的壓力摩擦標記，先用蒸餾水浸過的布擦15s，再用96%乙醇浸過的布擦15s，最后用異丙醇浸過的布擦15s。[來源：GB 9706.1-2020，7.1.3b),有修改]

b)?帶標記的X射線管在100°C±5°C的絕緣油中浸泡72h±2h。

5.4光電性能

5.4.1標稱X射線管電壓

通過檢查隨附文件來檢驗是否符合要求。

5.4.2電介質強度

試驗電壓從110%標稱X射線管電壓的50%開始加載，在10秒內逐步上升到規定的試驗電壓值后開始計時，在試驗過程中X射線管組件應無異常放電現象。

在測試中，試驗電壓宜保持在要求值的100%～105%的范圍內，并應盡可能接近100%的規定的試驗電壓值。

在試驗期間，如果在高壓電路中發生輕微電暈放電，但在試驗電壓降低到試驗條件所指的電壓的100%時停止，那么，這種放電現象可以不予考慮。

注：試驗應在X射線管的連續陽極輸入功率條件下進行。

[來源：GB 9706.254-2020，201.8.8.3有修改]

5.4.3陰極發射特性

通過檢查隨附文件來檢驗是否符合要求。

5.4.4?輸入功率

5.4.4.1標稱陽極輸入功率

通過檢查隨附文件和下列試驗來檢驗是否符合要求。按標稱陽極輸入功率在X射線管電壓100kV和標稱X射線管電壓下按YY/T 0064-2016的規定進行。標稱X射線管電壓低于100kV的X射線管，在標稱X射線管電壓下按YY/T 0064-2016的規定進行。

5.4.4.2標稱攝影陽極輸入功率
